オーディオパネルの外し方や、
社外オーディオを取り付ける場合に必要なモノなど

 ▼ オーディオパネルの外し方や、社外オーディオを取り付ける場合に必要なモノなど



上の写真:左

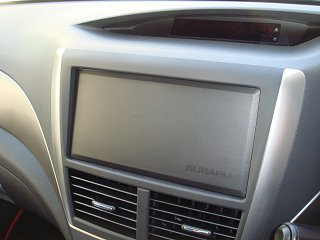

まずはダッシュボードのセンターのパネルを外します。

上の写真:右

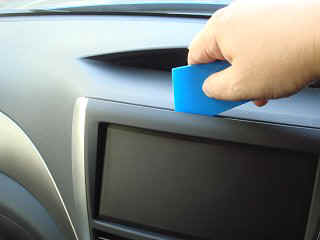

プラスチックの薄いヘラなどを隙間に差し込んで少しずつ手前に引っ張り出します。
プラスチックのヘラはホームセンター等で入手可能。
( 塗料やパテなどが置いてあるとこでよく売ってますね。)

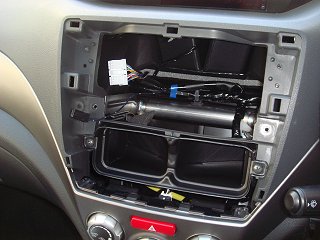

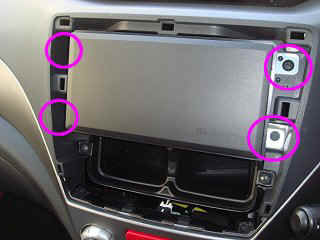

↑ パネルを外したら の箇所にあるネジを 4 本外して、四角いパネルを引き出します。



上の写真:左
内側にコネクターがとまっているので要注意。コネクターは抜いて下さい。

上の写真:右

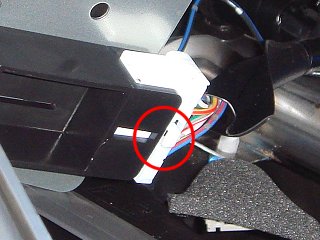

コネクターには 「 爪 」 の部分があって、そのままでは引き抜けないようになっています。
押すと 「 爪 」 が引っ込む部分があり、そこを押しながらコネクターを引き抜きます。
( 写真の例では の部分を押すと 「 爪 」 が引っ込みます )

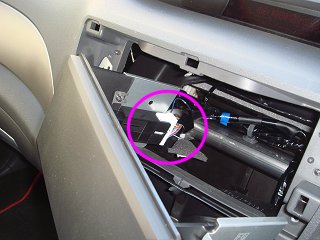

↑ 外側にもアースコネクターが繋がってます。こちらのコネクターも同様に抜きます。

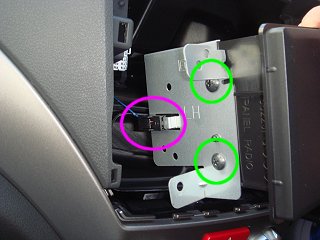

社外のオーディオを取り付ける際は のネジ ( 両脇にあります ) を外してステーのみ使用します。



上の写真:左
純正オーディオコネクターは市販のスバル用変換コネクター(14ピン)を使用して社外オーディオを接続することが出来ます。

上の写真:右

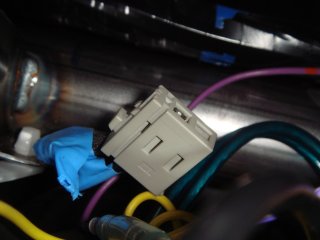

これは純正のラジオアンテナコネクターです。これにも変換コネクターが必要です。



【 ラジオアンテナ用変換コネクター ( 純正品 ) 】

ラジオアンテナ変換コード 品番 H6311FG900 定価 \2,310- ( 税込 )
( ディーラーで買えます )



【 ラジオアンテナ用変換コネクター ( 社外品 ) 】

1.ENDY ( 東光特殊電線(株) )  品番 EVC-4403 市場価格 \2,000- 程度

※ カー用品店ではあまり見かけません。通販で見かけます。
ただし、通販だと送料があるから、結局は純正品のほうが安いかも。
入手方法はカー用品などのお店で取り寄せるのがベストかな。。。

2.日東工業(株) 品番 NKK-F27P 定価 \5,775-

※ こちらはラジオアンテナ変換コードだけではなく、オーディオ変換コネクターやOP コネクター用の接続キット ( のれんわけハーネスもどき ) などに加えアンテナ電源用変換コードも付いてくる 4点セット。

オーディオ変換と、のれんわけハーネスも買う予定があるならこっちが得かも?

※ 品番情報提供 : e@kuma さん、MENさん  感謝 m(_ _)m

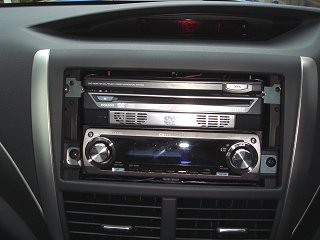

↑ 社外オーディオを取り付けて純正のパネルをそのまま入れるとこのようになります。
パネル開口部が通常の 2DIN サイズよりも大きく、両脇があいて中のステーやネジが丸見えですね。
これは純正オーディオが俗に言うところの 「 トヨタサイズ 」 になったためです。
社外オーディオに合わせたサイズのパネルを新たに買う必要があります。

【 社外オーディオに合わせたパネル ( 純正品 ) 】

AVパネル 品番 H0017FG907 定価 \6,300- ( 税込 )
( ディーラーで買えます )


純正のAVパネルは値段が高いので、私は社外のパネルを使ってます。
定価 \1,050- ( 税込 ) でした。 社外のは両脇の隙間だけ埋めるパネルです。



上の写真:左

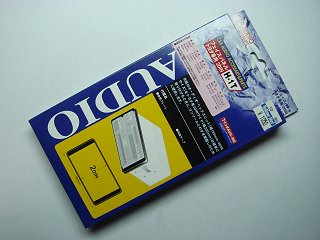

イエローハットで売られているフェイスパネル ( トヨタ用 品番 H-1T )

上の写真:右

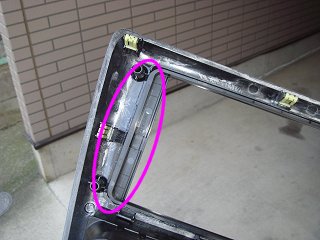

本来は薄いステーと両面テープで固定して使うのですが、いまいち固定しずらいので私は純正パネルの裏側にシリコン系接着剤を塗って貼り付けています(笑)
貼る場合は の部分に接着剤を少々塗り上手く中央に合わせて貼り合わせましょう。

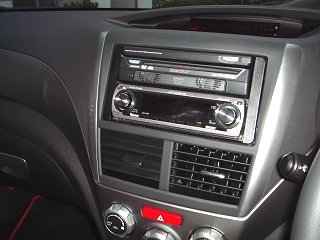

↑ パネルの値段は純正の 1/6 (笑)
でも、安くても綺麗に取り付け出来ました〜 (^-^)v



記事掲載日 : 2007/12/02
