ハンドル右横 ( 運転席の足もと ) パネルのバラし方

( 社外電装品の電源や各種信号線に繋ぐにはここから )


WRX-STI (VAB) ハンドル右横 ( 運転席の足もと ) パネルのバラし方



【 必要な工具類 】

・ マイナスドライバー ( 普通サイズとそのほかに先端の細い物があると良い )
・ プラスドライバー
・ 保護用のマスキングテープ、養生テープ、ガムテープ等



作業のはじめに、ショート等の危険を避けるため、まずバッテリーのマイナス端子を外しましょう。( WRX-STI )
WRX-STI 以外は、バッテリーセンサーを外して作業しましょう。



内張パーツは傷が付きやすいので全体的にマスキングテープで覆っておくのがお薦め。
矢印の部分に下からマイナスドライハー等を使って手前に引っ張るとサイドのパネルが外れます。

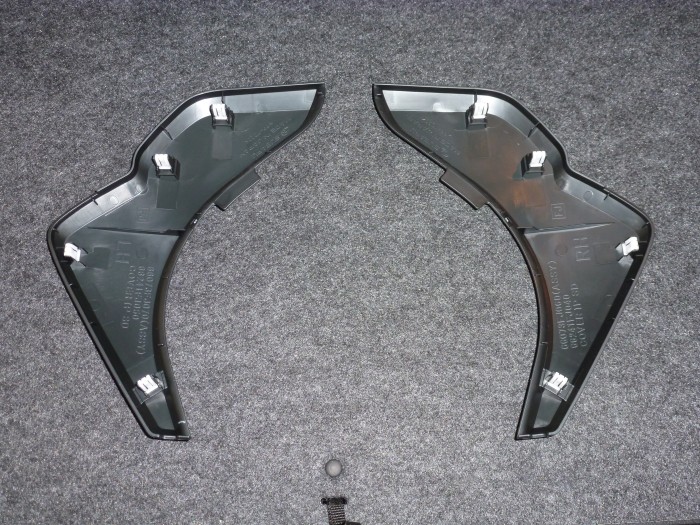

外したパネルの裏側写真です。 ( 左側のは 助手席側のパネル )
外す際にピン位置の参考にして下さい。

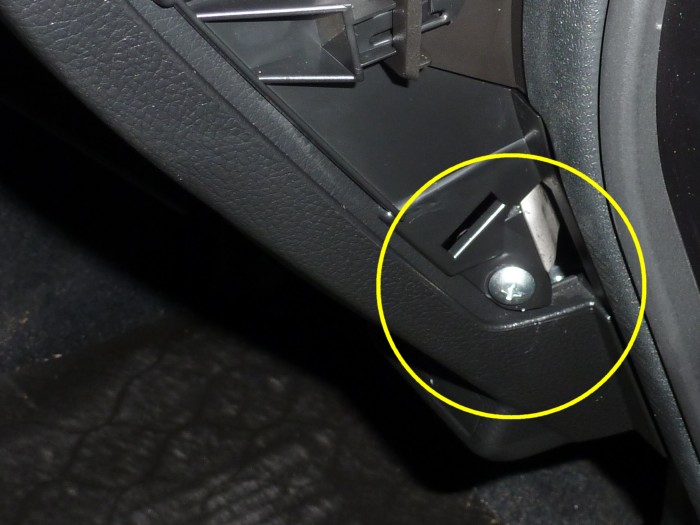

続いて の位置にあるネジを抜きます。




ネジを抜いたらパネルは手前に引っ張れば外れます。( 端のほうから少しずつ引き抜くと外れやすいです )
なお、パネルはなるべく水平に引き出して下さい。斜めに引っ張ると固定ピンが傷みやすくなります。

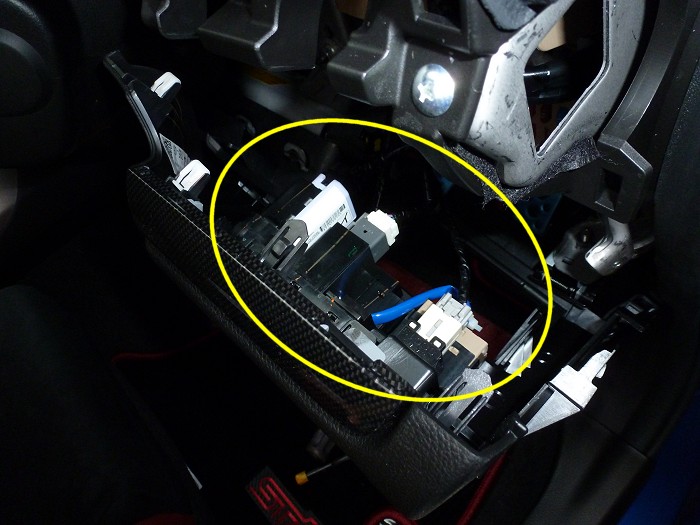

パネルの裏側です。スイッチ類に繋がるコネクターはすべて抜いて下さい。




すべてのコネクターには 「 爪 」 の部分があって、そのままでは引き抜けないようになっています。
押すと 「 爪 」 が引っ込む部分がありますので、そこを押しながらコネクターを引き抜きます。

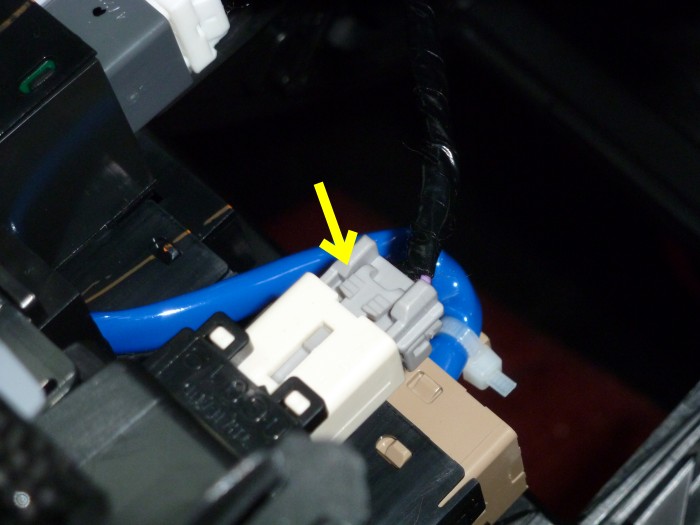

( 上の写真のコネクターの例では矢印の部分を押すと 「 爪 」 が引っ込みます )

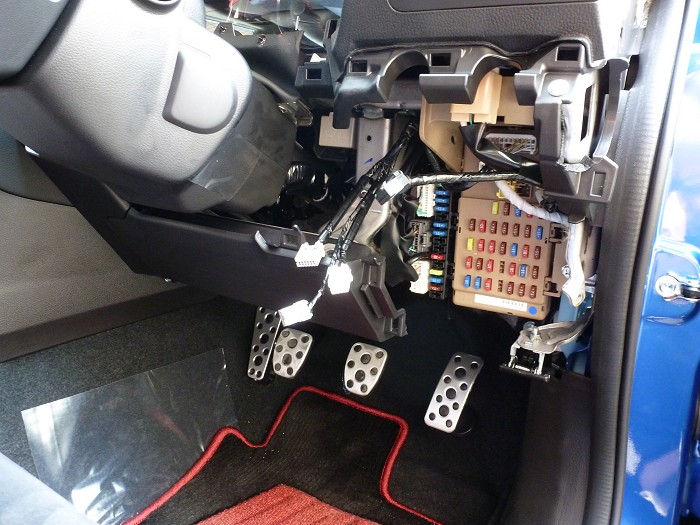

ハンドル右横 ( 運転席の足もと ) パネルが外れたところ。




外したパネルの裏側写真です。 ( 左側のは ハンドル左のパネル
外す際にピン位置の参考にして下さい。



大体の信号線や電源は、この周辺から取り出せます。
詳細につきましては、また後日掲載致します。m(_ _)m
