ハンドルスイッチ信号変換ユニット

別途必要な純正パーツ ( ハンドルスイッチ等 ) について


ハンドルスイッチ信号変換ユニットに別途必要な純正パーツ ( ハンドルスイッチ等 )


ハンドルスイッチの信号変換ユニット 」で必要なハンドルスイッチについての詳細です。


【 重要事項! 】

1.中古スイッチは要注意!
オークション等で売られているスイッチは要注意です。
車両からの取り外し時に乱暴に扱われて配線が断線しているものや、故障しているものが多いようです。
多くの方から新品に交換したらトラブルが無くなったとのご報告を頂いております。
必ずディーラー等で新品を買って取り付けるようにして下さい。

2.同じアプライドモデルのもので揃えましょう
ナビやオーディオ用のスイッチを使う場合、同じアプライドモデルのスイッチを使うようにして下さい。
特に純正ナビ、純正オーディオの場合、アプライドモデルによってスイッチ数が異なる場合があり、
他のアプライドモデルのものでは正常に操作出来ない場合があります。



【 ナビ & オーディオスイッチが 不要 の場合 】

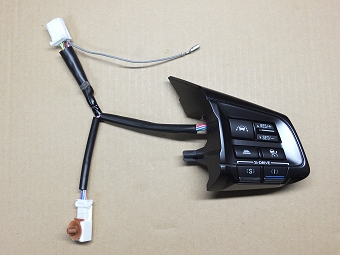

↑ WRX-S4 や、レヴォーグの右側スイッチが必要です。
( 写真はレヴォーグ 1.6L 用です。 SI-DRIVE 部分の表示が違いますが中身は一緒で同様に使えます )

新車外しの新品同様の物がオークションで安く売られている事が多いです。

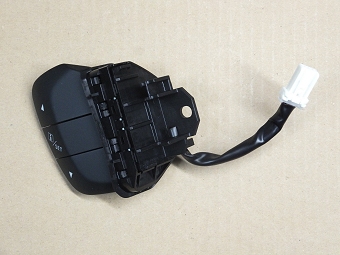

↑ 4 ピンタイプの 「 マルチインフォメーションディスプレイ操作スイッチ 」 も必要です。( 純正品番は 83158SG000 )

※ WRX-STI で、ナビ & オーディオ用のスイッチが無い場合、マルチインフォメーションディスプレイ操作スイッチは
「 12 ピンタイプ 」 のため、WRX-S4 や、レヴォーグの右側スイッチとの共存が出来ません。
上の写真の 「 4 ピンタイプ 」 が必要です。




【 ナビ & オーディオスイッチが 必要 な場合 】

アプライドモデル A 〜 C 型用

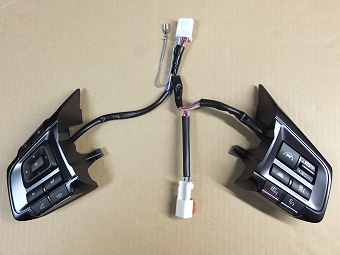

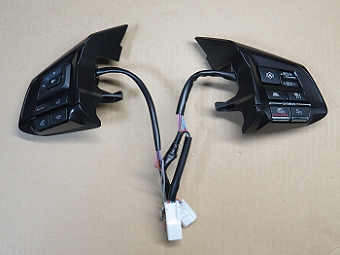

↑ ナビ & オーディオスイッチと、アイサイト & SI-DRIVE のスイッチが一緒になったもの。

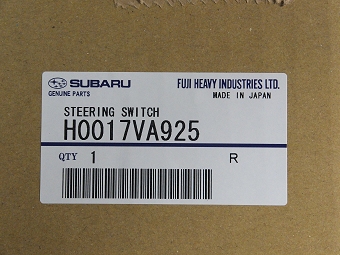

( 純正品番は H0017VA925 )

本来は、WRX-S4 、または、レヴォーグ 2.0L 用のスイッチです。

VAB で、オーディオスイッチを使用し、さらに 「 ハンドルスイッチの信号変換ユニット 」 も使いたい場合に
この 「 WRX-S4 & レヴォーグ 2.0L 用のスイッチ 」 を利用します。


※ VAB-A 型で、既に純正ナビの左側スイッチ付きを使用している場合は、ナビ用スイッチ数が違いますので
上手く使えない場合があります。この場合は H0017VA922 を試してみて下さい。( A型 S4、レヴォーグ用 )

既に ナビ & オーディオ用のスイッチを取り付けて使用している場合でも、
上の写真の 「 左右がセットになったスイッチが必要 」 です。




アプライドモデル A 〜 D 型 共通

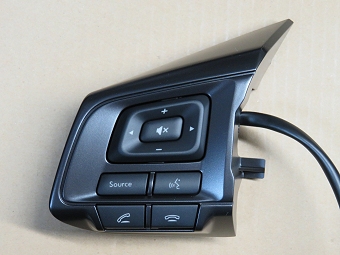

現状で ナビ & オーディオ用スイッチが付いていない場合 は、このスイッチも 「 必要 」 です。
( 純正品番は 83158SG000 )

※ WRX-STI で、ナビ & オーディオ用のスイッチが無い場合、マルチインフォメーションディスプレイ操作スイッチは
「 12 ピンタイプ 」 のため、WRX-S4 や、レヴォーグの左右スイッチとの共存が出来ません。
上の写真の 「 4 ピンタイプ 」 が必要です。

既に ナビ & オーディオ用のスイッチを取り付けて使用している場合は上の写真のスイッチは 「 不要 」 です。



アプライドモデル D 型用

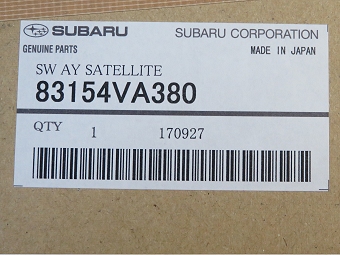

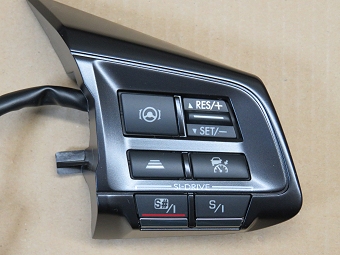

↑ こちらはアプライドモデル D 型用。 ( 純正品番は 83154VA380 )


↑ オーディオスイッチがシンプルになったのと、レーンキープボタンのマークが変更になってます。
( 外見は変わりましたが、中身は基本的に今までと同じ )

既に ナビ & オーディオ用のスイッチを取り付けて使用している場合でも、
上の写真の 「 左右がセットになったスイッチが必要 」 です。





【 パドルも 必要 の場合 】

下記は アプライド A 型の場合です。
年式、グレード等の違いで品番が異なる場合もあると思います。
購入する際は、ご自身の車輌に該当する物をディーラー等でご購入下さい。

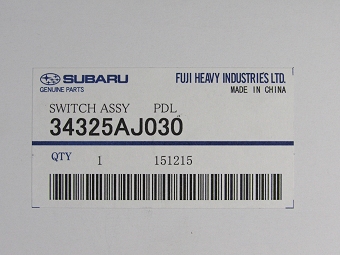

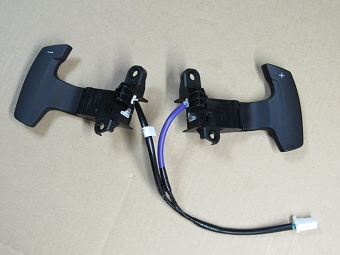

WRX-S4 ( VAG )、レヴォーグ ( VMG/VM4 ) 用のパドル。 ( 純正品番は 34325AJ030 )

※ このパドルを固定するためのネジが4本必要です。
ごく普通の市販のネジで OK です。
年式等で異なる場合もありますので、現車にてよく確認して下さい。

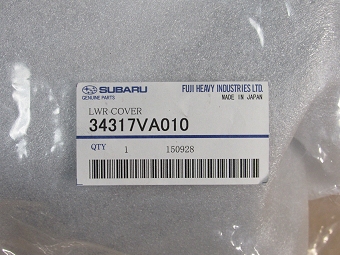

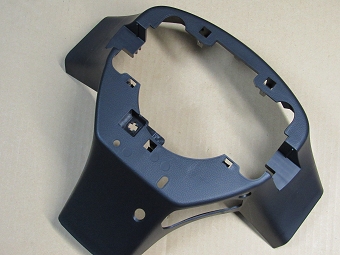

WRX-S4 ( VAG )、レヴォーグ ( VMG/VM4 ) 用のハンドルカバー。 ( 純正品番は 34317VA010 )





備考


※ 記事掲載日 : 2018/05/12
