端子やコネクターの種類と、それぞれの使い方 2

スプライス端子

失敗しない配線の結線方法 上手く使いこなして確実な結線!


端子やコネクターの種類と、それぞれの使い方 2 スプライス端子




スプライス端子は、近年まで自動車用として売られていなかったので、DIY 好きな方でも
これを知らない人は多いと思いますし、名前は知っていても使った事がない人が多いことでしょう。

スプライス端子は、車輌から電源や信号を取る時など 「 配線を分岐する 」 ような場合に、
一番確実な結線方法のひとつです。

しかし、ホントに確実なのか??
もちろん、使い方によっては断線など結線を失敗する確率が高いのも事実。

上手く使うには、それなりのコツがあると言えますね。
いくつか注意点がありますので、それらを守って上手に使いこなしましょう。



【 スプライス端子を使う場合の注意点 】

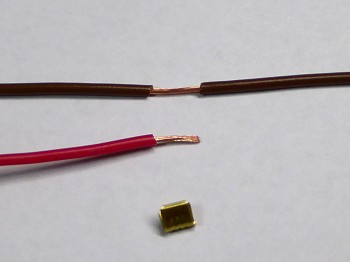

スプライス端子を使用する場合、上の写真のように配線を覆っている被覆を剥くわけですが、
特に結線される側、上の写真では 「 茶色 」 の配線を剥く時に注意が必要です。

中の導線を傷つけてしまうと断線の原因になります。

カッター等で剥く場合は傷つけないよう細心の注意を払いましょう。
出来れば、専用工具 ( ワイヤーストリッパーなど ) を使用することをお薦めします。

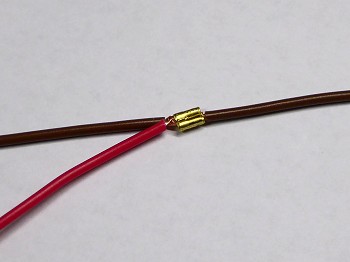

配線同士を捻ってからませ、スプライス端子を圧着して固定します。

この時、やはり配線を傷めないよう注意しましょう。

圧着工具がスプライス端子からズレた状態で圧着すると、配線を傷める事があります。
工具からズレないようにして念入りに圧着しましょう。

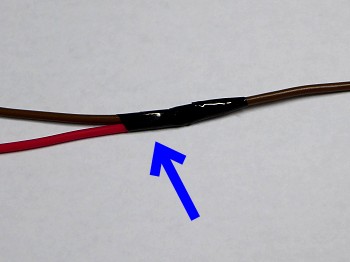

仕上げにビニールテープ等を巻いて絶縁処理します。

ビニールテープを巻いたあと、上の写真の矢印部分 ( 2本になっている側 ) を
タイラップで縛っておくと完璧です。

ビニールテープは、経年変化で剥がれて来たり緩んだりするので
それを防止する意味でタイラップで縛ります。




【 ギボシ端子で代用 】



以前、ブログでご紹介した事がありますが、スプライス端子は慣れていないと圧着しづらいんですよね (^^ゞ

机の上で作業するなら問題ないですが、特に車内のハンドル下とか、もともと作業しづらい所では
圧着する時に スルッ と手から落ちてイライラした経験をされた人も多い事でしょう。

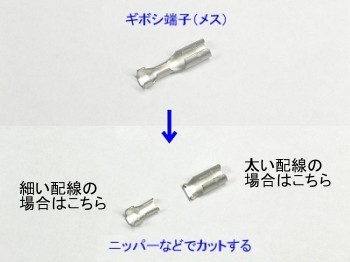

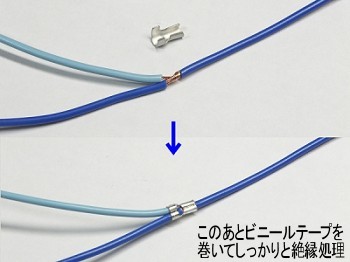

上の写真のように カットしたギボシ端子を使うと、普通のスプライス端子よりも圧着がしやすくなります。

※ 普通の市販のスプライスは断面が 「 U 」 の字の形なので圧着するまでは指で押さえていないと
落ちてしまいますが、ギボシ端子は断面が 「 C 」 の字なので落ちにくく圧着もしやすいです。



備考


※ 記事掲載日 : 2018/05/10
